Výber správnej spojky pre banské ponorné čerpadlo je zásadným rozhodnutím, ktoré môže výrazne ovplyvniť výkon, spoľahlivosť a celkovú prevádzkovú účinnosť čerpadla. Ako dôveryhodný dodávateľ banských ponorných čerpadiel chápem dôležitosť tejto voľby a som tu, aby som vás previedol celým procesom.
Pochopenie základov spojok v banských ponorných čerpadlách
Predtým, ako sa ponoríte do procesu výberu, je nevyhnutné pochopiť, čo sú spojky a ich úlohu v systéme banských ponorných čerpadiel. Spojka je mechanické zariadenie používané na spojenie dvoch hriadeľov na ich koncoch za účelom prenosu energie. V kontexte banského ponorného čerpadla spojka spája hriadeľ čerpadla s hriadeľom motora, čo umožňuje motoru prenášať svoju rotačnú energiu na obežné koleso čerpadla.
Existuje niekoľko typov spojok, z ktorých každá má svoje vlastné jedinečné vlastnosti, výhody a obmedzenia. Medzi najbežnejšie typy používané v banských ponorných čerpadlách patria pevné spojky, pružné spojky a kvapalinové spojky.
- Pevné spojky: Tieto spojky poskytujú pevné spojenie medzi hriadeľom čerpadla a motora a zabezpečujú, že sa otáčajú v dokonalom vyrovnaní. Majú jednoduchý dizajn, ľahko sa inštalujú a môžu prenášať vysoké krútiace momenty. Neumožňujú však žiadnu nesúososť medzi hriadeľmi, čo môže viesť k zvýšenému namáhaniu ložísk čerpadla a motora, čo môže spôsobiť predčasné zlyhanie.
- Pružné spojky: Ako už názov napovedá, flexibilné spojky dokážu prispôsobiť určitý stupeň nesúosovosti medzi hriadeľom čerpadla a motora. Sú navrhnuté tak, aby absorbovali nárazy a vibrácie, čím sa znižuje namáhanie čerpadla a komponentov motora. To pomáha predĺžiť životnosť zariadenia a zlepšiť jeho celkovú spoľahlivosť. Flexibilné spojky sú dostupné v rôznych prevedeniach, vrátane elastomérnych, kovových a mriežkových spojok.
- Kvapalinové spojky: Kvapalinové spojky používajú hydraulickú kvapalinu na prenos sily medzi hriadeľom čerpadla a motora. Poskytujú hladký štart a môžu chrániť čerpadlo a motor pred preťažením. Kvapalinové spojky sú vhodné najmä pre aplikácie, kde je potrebné čerpadlo spúšťať pod zaťažením alebo kde dochádza k častým štartom a zastaveniam.
Faktory, ktoré treba zvážiť pri výbere spojky
Pri výbere spojky pre banské ponorné čerpadlo je potrebné vziať do úvahy niekoľko faktorov, aby ste sa uistili, že zvolená spojka je vhodná pre konkrétnu aplikáciu. Medzi tieto faktory patria:
1. Požiadavky na krútiaci moment
Požiadavka krútiaceho momentu čerpadla je jedným z najdôležitejších faktorov, ktoré treba zvážiť pri výbere spojky. Spojka musí byť schopná prenášať maximálny krútiaci moment generovaný motorom bez prekĺznutia alebo zlyhania. Na určenie požiadavky na krútiaci moment potrebujete poznať menovitý výkon motora, rýchlosť, pri ktorej pracuje, a účinnosť čerpadla.
2. Veľkosť a zarovnanie hriadeľa
Ďalším rozhodujúcim faktorom je veľkosť hriadeľa čerpadla a motora. Spojka musí byť kompatibilná s priemerom hriadeľa čerpadla aj motora. Okrem toho je dôležité zabezpečiť, aby boli hriadele správne zarovnané, aby sa zabránilo nadmernému namáhaniu spojky a iných komponentov. Nesprávne nastavenie môže nastať v dôsledku rôznych faktorov, ako sú chyby pri inštalácii, tepelná rozťažnosť alebo sadnutie základov.
3. Prevádzkové podmienky
Prevádzkové podmienky banského ponorného čerpadla, ako je teplota, vlhkosť a prítomnosť korozívnych alebo abrazívnych látok, môžu tiež ovplyvniť výber spojky. Napríklad v drsnom banskom prostredí, kde je čerpadlo vystavené prachu, špine a vlhkosti, môže byť potrebná spojka s dobrými tesniacimi vlastnosťami a odolnosťou proti korózii.
4. Požiadavky na údržbu
Mali by sa zvážiť aj požiadavky na údržbu spojky. Niektoré spojky môžu vyžadovať pravidelné mazanie, kontrolu a nastavovanie, zatiaľ čo iné sú prakticky bezúdržbové. Výber spojky s nízkymi nárokmi na údržbu môže pomôcť znížiť prestoje a prevádzkové náklady.
5. Náklady
Pri rozhodovaní o kúpe sa vždy berie do úvahy cena. Aj keď je dôležité vybrať spojku, ktorá spĺňa technické požiadavky aplikácie, je potrebné zvážiť aj nákladovú efektívnosť spojky. Porovnajte počiatočnú nákupnú cenu, náklady na inštaláciu a náklady na dlhodobú údržbu rôznych spojok, aby ste našli najlepšiu hodnotu za svoje peniaze.
Sprievodca výberom správnej spojky krok za krokom
Na základe vyššie uvedených faktorov je tu podrobný návod, ktorý vám pomôže vybrať správnu spojku pre vaše banské ponorné čerpadlo:
Krok 1: Stanovte požiadavku na krútiaci moment
Vypočítajte maximálny krútiaci moment, ktorý musí spojka preniesť na základe menovitého výkonu motora, rýchlosti, pri ktorej pracuje, a účinnosti čerpadla. Na výpočet krútiaceho momentu môžete použiť nasledujúci vzorec:
[ T = \frac{9550 \times P}{n} ]
kde:
- ( T ) je krútiaci moment v Nm
- ( P ) je výkon v kW
- ( n ) je rýchlosť v ot./min
Krok 2: Zmerajte veľkosti hriadeľa
Presne zmerajte priemery hriadeľov čerpadla a motora. Uistite sa, že používate správne merné jednotky (zvyčajne milimetre alebo palce). Vyberte spojku, ktorá je kompatibilná s veľkosťou hriadeľa čerpadla aj motora.
Krok 3: Posúďte požiadavky na zarovnanie
Určite stupeň nesúososti, ktorému sa musí spojka prispôsobiť. Dá sa to urobiť meraním paralelného a uhlového nesúososti medzi hriadeľom čerpadla a motora. Na základe požiadaviek na vyrovnanie vyberte spojku, ktorá dokáže zvládnuť očakávanú nesúosovosť bez toho, aby spôsobovala nadmerné namáhanie komponentov.
Krok 4: Zvážte prevádzkové podmienky
Vyhodnoťte prevádzkové podmienky banského ponorného čerpadla vrátane teploty, vlhkosti a prítomnosti korozívnych alebo abrazívnych látok. Vyberte spojku, ktorá je navrhnutá tak, aby odolala týmto podmienkam a poskytovala spoľahlivý výkon.
Krok 5: Vyhodnoťte požiadavky na údržbu
Zvážte požiadavky na údržbu spojky. Ak dávate prednosť spojke, ktorá vyžaduje minimálnu údržbu, hľadajte možnosti, ktoré sú samomazné alebo majú dlhé servisné intervaly. Na druhej strane, ak máte zdroje a odborné znalosti na vykonávanie pravidelnej údržby, môžete si vybrať spojku, ktorá ponúka vyšší výkon, ale vyžaduje si častejšiu pozornosť.
Krok 6: Porovnajte náklady
Porovnajte náklady na rôzne spojky vrátane počiatočnej nákupnej ceny, nákladov na inštaláciu a nákladov na dlhodobú údržbu. Zvážte skôr celkovú hodnotu za peniaze než len počiatočné náklady. Drahšia spojka môže ponúkať lepší výkon, spoľahlivosť a dlhšiu životnosť, čo môže z dlhodobého hľadiska viesť k nižším celkovým nákladom na vlastníctvo.
Odporúčané spojky pre banské ponorné čerpadlá
Na základe našich skúseností ako dodávateľ banských ponorných čerpadiel odporúčame nasledujúce typy spojok pre rôzne aplikácie:
- Pre aplikácie s minimálnym vychýlením a vysokými požiadavkami na krútiaci moment: Pevné spojky sú dobrou voľbou. Poskytujú pevné spojenie medzi hriadeľom čerpadla a motora a dokážu efektívne prenášať vysoké krútiace momenty.
- Pre aplikácie s miernym vychýlením a potrebou tlmenia nárazov a vibrácií: Odporúčajú sa flexibilné spojky, ako sú elastomérne spojky. Môžu sa vyrovnať s určitým stupňom nesúosovosti a pomôcť znížiť namáhanie komponentov čerpadla a motora.
- Pre aplikácie s častým spúšťaním a vypínaním alebo tam, kde je potrebné čerpadlo spustiť pod zaťažením: Preferovanou možnosťou sú kvapalinové spojky. Poskytujú hladký štart a môžu chrániť čerpadlo a motor pred preťažením.
Ďalšie zdroje

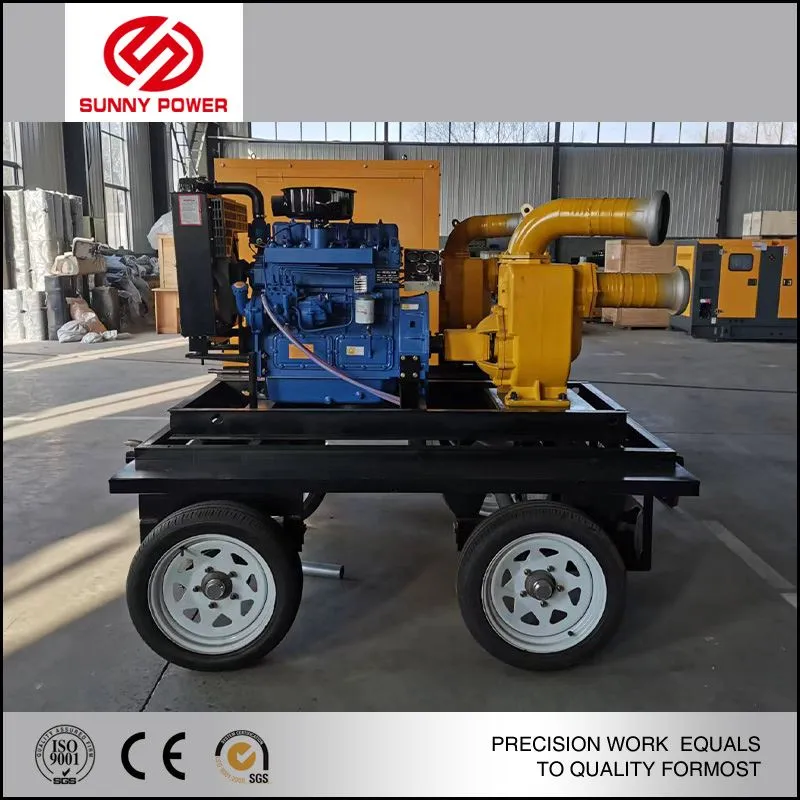

Ak máte záujem preskúmať ďalšie typy čerpadiel pre vaše banské prevádzky, ponúkame rad vysoko kvalitných produktov, napr.Mobilný vozík s drenážnym čerpadlom,Samonasávacie čerpadlo do hlbokých studní, aSada požiarneho čerpadla na naftový motor. Tieto čerpadlá sú navrhnuté tak, aby spĺňali špecifické potreby ťažobného priemyslu a poskytovali spoľahlivý výkon v drsnom prostredí.
Záver
Výber správnej spojky pre banské ponorné čerpadlo je zásadným rozhodnutím, ktoré môže mať významný vplyv na výkon, spoľahlivosť a celkovú prevádzkovú efektivitu čerpadla. Po zvážení faktorov, ako sú požiadavky na krútiaci moment, veľkosť a zarovnanie hriadeľa, prevádzkové podmienky, požiadavky na údržbu a náklady, si môžete vybrať spojku, ktorá je vhodná pre vašu špecifickú aplikáciu. Ako dôveryhodný dodávateľ banských ponorných čerpadiel sme tu, aby sme vám pomohli urobiť správnu voľbu. Ak máte akékoľvek otázky alebo potrebujete ďalšiu pomoc, neváhajte nás kontaktovať pre konzultáciu a diskusiu o obstarávaní.
Referencie
- Budynas, RG a Nisbett, JK (2011). Shigleyho strojársky dizajn. McGraw-Hill.
- Spotts, MF, Shoup, TE, & Taborek, JJ (2004). Dizajn strojových prvkov. Prentice Hall.
- Neale, MJ (2001). Príručka tribológie. Elsevier.
