Pohonná jednotka dieselového motora je komplexný a sofistikovaný stroj, ktorý zohráva kľúčovú úlohu v rôznych priemyselných odvetviach vrátane dopravy, výroby energie a priemyselných aplikácií. Ako popredný dodávateľPohonná jednotka dieselového motora, mal som tú česť úzko spolupracovať s týmito pozoruhodnými zariadeniami. V tomto blogu sa ponoríme do kľúčových komponentov pohonnej jednotky naftového motora a pochopíme, ako spolupracujú pri poskytovaní spoľahlivého a efektívneho výkonu.
1. Dieselový motor
Srdcom každej pohonnej jednotky naftového motora je samozrejme samotný naftový motor. Dieselové motory sú spaľovacie motory, ktoré pracujú na princípe dieselového cyklu. Sú známe svojou vysokou účinnosťou, odolnosťou a krútiacim momentom.
Blok valcov
Blok valcov je základom motora. Sú v ňom umiestnené valce, kde prebieha proces spaľovania. Valce sú zvyčajne vyrobené z liatiny alebo hliníkovej zliatiny, ktorá poskytuje potrebnú pevnosť a vlastnosti odvádzania tepla. Počet valcov sa môže meniť od 1 do 20 alebo viac, v závislosti od veľkosti motora a použitia. Napríklad malé dieselové motory používané v generátoroch môžu mať 1 až 4 valce, zatiaľ čo veľké lodné motory môžu mať viac ako 20 valcov.
Piesty a ojnice
Piesty sú valcové komponenty, ktoré sa pohybujú nahor a nadol vo vnútri valcov. Sú spojené s kľukovým hriadeľom pomocou ojníc. Vratný pohyb piestov sa kľukovým hriadeľom mení na rotačný pohyb. Piesty sú zvyčajne vyrobené z hliníkovej zliatiny, ktorá je ľahká a má dobré vlastnosti prenosu tepla. Spojovacie tyče sú zvyčajne vyrobené z kovanej ocele pre vysokú pevnosť.
Kľukový hriadeľ
Kľukový hriadeľ je kritickým komponentom, ktorý premieňa lineárny pohyb piestov na rotačný pohyb. Je podporovaný hlavnými ložiskami a protizávažiami, aby sa zabezpečila hladká prevádzka. Konštrukcia kľukového hriadeľa je starostlivo navrhnutá tak, aby vyrovnávala sily generované piestami a ojnicami. Pri výrobe kľukových hriadeľov sa používa vysokokvalitná oceľ, ktorá odoláva vysokému namáhaniu a zaťaženiu.
Vačkový hriadeľ
Vačkový hriadeľ je zodpovedný za ovládanie otvárania a zatvárania ventilov motora. Je poháňaný kľukovým hriadeľom cez rozvodový remeň alebo reťaz. Vačkový hriadeľ má laloky, ktoré tlačia na zdvíhadlá ventilov, ktoré následne otvárajú a zatvárajú sacie a výfukové ventily vo vhodných časoch. To zaisťuje, že motor nasáva čerstvý vzduch a efektívne odvádza výfukové plyny.
2. Palivový systém
Palivový systém je zodpovedný za dodávku správneho množstva nafty do motora v správnom čase a tlaku.
Palivová nádrž
Palivová nádrž uchováva naftu. Zvyčajne je vyrobený z ocele alebo plastu a má objem, ktorý sa môže pohybovať od niekoľkých litrov pre malé motory až po niekoľko tisíc litrov pre veľké priemyselné motory. Palivová nádrž je vybavená ukazovateľom stavu paliva.
Palivové čerpadlo
Palivové čerpadlo čerpá palivo z nádrže a dodáva ho do vstrekovačov paliva pod vysokým tlakom. Existujú rôzne typy palivových čerpadiel, vrátane mechanických a elektronických čerpadiel. Mechanické palivové čerpadlá sú poháňané motorom, zatiaľ čo elektronické čerpadlá sú riadené elektronickou riadiacou jednotkou motora (ECU).
Vstrekovače paliva
Vstrekovače paliva sú presne skonštruované komponenty, ktoré rozprašujú motorovú naftu do spaľovacej komory v jemnej hmle. To zaisťuje efektívne spaľovanie paliva. Vstrekovače paliva sú riadené ECU, ktorá určuje množstvo vstrekovaného paliva na základe rôznych parametrov motora, ako sú otáčky motora, zaťaženie a teplota.
3. Systém nasávania vzduchu
Systém nasávania vzduchu je zodpovedný za dodávanie čistého vzduchu do motora na spaľovanie.
Vzduchový filter
Vzduchový filter je prvou obrannou líniou v systéme nasávania vzduchu. Odstraňuje prach, špinu a iné nečistoty z nasávaného vzduchu. Čistý vzduchový filter je nevyhnutný pre správnu činnosť motora, pretože znečistený vzduch môže spôsobiť predčasné opotrebovanie a poškodenie komponentov motora.
Turbodúchadlo (voliteľné)
Mnoho moderných dieselových motorov je vybavených turbodúchadlom. Turbodúchadlo je nútené indukčné zariadenie, ktoré využíva výfukové plyny na pohon turbíny, ktorá následne stláča prichádzajúci vzduch. To zvyšuje množstvo vzduchu, ktoré môže byť dodávané do motora, čo mu umožňuje spáliť viac paliva a produkovať väčší výkon. Turbodúchadlá môžu výrazne zlepšiť výkon a účinnosť motora.
4. Výfukový systém
Výfukový systém je zodpovedný za odstraňovanie výfukových plynov z motora a za znižovanie hluku generovaného motorom.
Výfukové potrubie
Výfukové potrubie zhromažďuje výfukové plyny z valcov a smeruje ich do výfukového potrubia. Zvyčajne je vyrobený z liatiny alebo nehrdzavejúcej ocele, aby odolal vysokým teplotám výfukových plynov.
Katalytický konvertor (voliteľný)
V niektorých dieselových motoroch sa katalyzátor používa na zníženie emisií škodlivých znečisťujúcich látok, ako sú oxidy dusíka (NOx), oxid uhoľnatý (CO) a tuhé častice (PM). Katalyzátor využíva katalyzátor na premenu týchto škodlivín na menej škodlivé látky.
Tlmič
Tlmič výfuku je navrhnutý tak, aby znížil hluk generovaný motorom. Využíva sériu komôr a usmerňovačov na absorbovanie a odraz zvukových vĺn produkovaných výfukovými plynmi.
5. Chladiaci systém
Chladiaci systém je zodpovedný za udržiavanie prevádzkovej teploty motora v bezpečnom rozsahu.
Radiátor
Radiátor je hlavnou súčasťou chladiaceho systému. Je vyrobený zo série rúrok a rebier, ktoré umožňujú chladiacej kvapaline prenášať teplo do okolitého vzduchu. Chladiaca kvapalina, zvyčajne zmes vody a nemrznúcej zmesi, cirkuluje motorom a pohlcuje teplo vznikajúce pri spaľovacom procese.
Vodná pumpa
Vodné čerpadlo je zodpovedné za cirkuláciu chladiacej kvapaliny cez motor a chladič. Je poháňaný kľukovým hriadeľom motora a zabezpečuje konštantný prietok chladiacej kvapaliny na udržanie teploty motora.
Termostat
Termostat je teplotne citlivý ventil, ktorý riadi prietok chladiacej kvapaliny cez chladič. Keď je motor studený, termostat sa zatvorí, čo umožní chladiacej kvapaline cirkulovať iba cez motor, aby sa rýchlo zahrial. Keď motor dosiahne prevádzkovú teplotu, termostat sa otvorí a umožní chladiacej kvapaline prúdiť cez chladič na chladenie.
6. Mazací systém
Mazací systém je zodpovedný za zníženie trenia a opotrebovania medzi pohyblivými časťami motora.
Olejová vaňa
Olejová vaňa je umiestnená v spodnej časti motora a uchováva motorový olej. Má vypúšťaciu skrutku pre jednoduchú výmenu oleja.
Olejové čerpadlo
Olejové čerpadlo je zodpovedné za cirkuláciu oleja cez motor. Nasáva olej z olejovej vane a dodáva ho do rôznych komponentov motora, ako sú ložiská, piesty a vačkový hriadeľ.
Olejový filter
Olejový filter odstraňuje nečistoty a nečistoty z motorového oleja. Čistý olejový filter je nevyhnutný pre udržanie účinnosti mazacieho systému a ochranu motora pred poškodením.
7. Elektrický systém
Elektrický systém poskytuje energiu potrebnú na naštartovanie motora a prevádzku rôznych elektrických komponentov pohonnej jednotky.
Batéria
Batéria uchováva elektrickú energiu a poskytuje energiu na spustenie motora. Taktiež napája elektrické príslušenstvo, keď motor nebeží.
Štartovací motor
Štartovací motor sa používa na naštartovanie motora a spustenie spaľovacieho procesu. Keď otočíte kľúčom zapaľovania, štartér zapojí zotrvačník a otáča kľukovým hriadeľom, kým sa motor nenaštartuje.
Alternátor
Alternátor je poháňaný kľukovým hriadeľom motora a generuje elektrickú energiu na dobíjanie batérie a napájanie elektrického systému počas chodu motora.

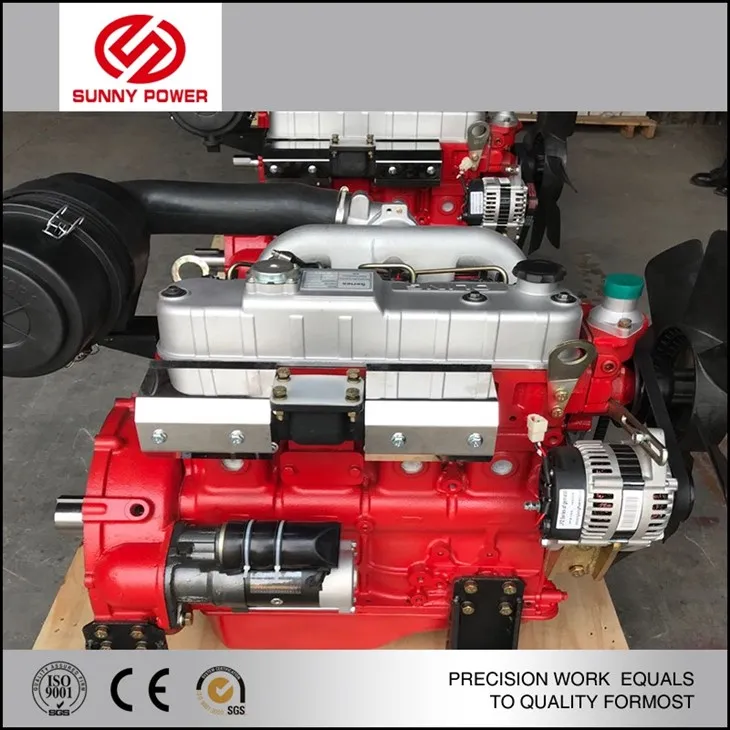

Ako popredný dodávateľ pohonných jednotiek dieselových motorov ponúkame široký sortimentGenerovanie dieselového motoraaMultifunkčný dieselový motoraby sme uspokojili rôznorodé potreby našich zákazníkov. Naše produkty sú známe svojou vysokou kvalitou, spoľahlivosťou a efektívnosťou.
Ak hľadáte pohonnú jednotku naftového motora, pozývame vás, aby ste nás kontaktovali pre viac informácií a prediskutovali vaše špecifické požiadavky. Náš tím odborníkov je pripravený pomôcť vám nájsť perfektné riešenie pre vašu aplikáciu.
Referencie
- Heywood, JB (1988). Základy spaľovacieho motora. McGraw - Hill.
- Crolla, DA (2001). Dynamika vozidla: teória a aplikácia. Spoločnosť automobilových inžinierov.
- Taylor, CF (1985). Vnútorný spaľovací motor v teórii a praxi. MIT Press.
